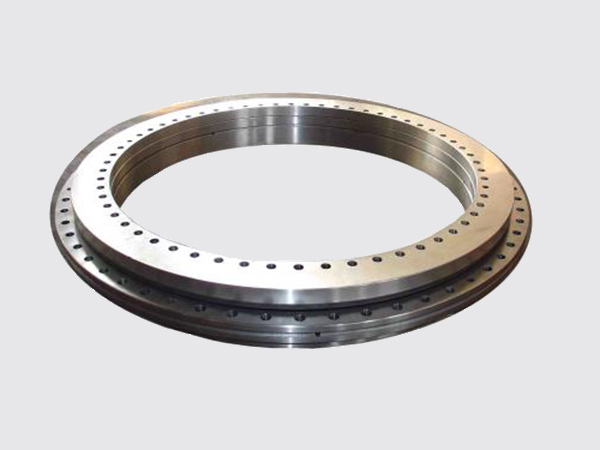

四點接觸球轉盤軸承介紹和選型

  四點接觸球軸承是種分離型軸承，也可以說是套軸承可承受雙向軸向載荷的 角接觸球軸承其內外圈滾道是桃型的截面，當無載荷或是純徑向載荷作用時，鋼球和套圈呈現為四點接觸，這也是這個名稱的由來；當只有純軸向載荷作用時，鋼球和套圈就成了兩點接觸，可承受雙向的軸向載荷。四點接觸球軸承還可以承受力矩載荷，兼有了單列角接觸球軸承和雙列角接觸球軸承的功能。四點接觸球軸承只有形成兩點接觸時才能保證正常的工作。所以般適用于那些純軸向載荷或軸向載荷大的合成載荷下呈兩點接觸的場合，四點接觸球軸承限轉速高，也適合于那些高速運轉的場合。
  轉盤軸承廣泛應用于起重機械、采掘機械、建筑機械、港口機械、船舶機械以及高精度的雷達機械和導彈發射架等大型回轉裝置上。
  1.風力發電機
  偏航、變槳軸承套圈的材料選用42CrMo，熱處理采用整體調質處理，滾道表面淬火。偏航、變槳軸承的受力情況復雜，而且承受的沖擊和振動比較大，因此，要求軸承既能承受沖擊，又能承受較大載荷。風力發電機主機壽命要求20年，軸承安裝的成本較大，因此要求偏航、變槳軸承壽命也要達到20年。軸承套圈基體硬度為240-280HB，能夠承受沖擊而不發生塑性變形，同時滾道表面淬火硬度達到55-62HRC，可增加接觸疲勞壽命，從而保證軸承長壽命的使用要求。
  2.船用起重機

  船用起重機般使用雙排異徑球，四點接觸球，三排滾子內齒結構的轉盤軸承，根據承載能力的不同，三排滾子轉盤軸承通常用于重型起重機，四點接觸球轉盤和雙排異徑球轉盤軸承用于輕型起重機。由于起重機在-20°C—+45°C的環境下工作，該類軸承對材料的機械性能要求較高。

  3.海洋平臺起重機
  根據承載能力要求的不同，海洋平臺起重機通常使用四點接觸球轉盤及三排滾子內齒轉盤軸承。應用在海洋平臺起重機上的轉盤軸承有殊的材料要求，材料的機械性能要能保證限負荷下的安系數，鍛件取樣夏比沖擊實驗?zāi)苓_(dá)到平均值42J@-20°C或27J@-40°C。軸承成品要進行船社認證。
  4.港口移動式起重機
  港口起重機通常使用內齒或外齒的直徑4米的三排滾子轉盤軸承，以承受很高的傾覆力矩。
  5.堆取料機
  堆取料機用的轉盤軸承通常采用球柱聯合式，三排滾子式以及交叉滾子式，直徑大多數超3米。因工作環境惡劣，灰塵大，這類軸承具有承載能力高，壽命長，密封性能好的點。
  6.摩天輪
  用于摩天輪上的四點接觸球轉盤軸承，外徑大4100mm，厚度85mm
  7.卸船機
  卸船機用的轉盤軸承通常采用外齒三排滾子結構，直徑約4米。
  8.塔吊        .
  塔機用的轉盤軸承通常采用小尺寸四點接觸球轉盤軸承或雙排球轉盤，直徑不超過2米。
  9雷達天線
  短波天線般用三排滾子結構的轉盤軸承，旋轉速度慢。
  10.盾構機
  盾構機用轉盤軸承直徑從2.5米到6米不等，有的直徑更大，這類軸承在非常惡劣的條件下工作，軸承承載負荷大，抗腐蝕性強，壽命短。
  11.鋼包回轉臺
  鋼包回轉臺用轉盤軸承通常采用三排滾子結構，因在帶有粉塵和高溫條件下的惡劣條件下工作，對保持器，潤滑脂和密封條有很高的要求。
  12.工程機械
  工程機械用的轉盤軸承通常采用小尺寸四點接觸球轉盤軸承，直徑不超過2米。
  四點接觸球軸承詳細參數請?jiān)L問：http://www.boyunjx.cn/product-249.html
